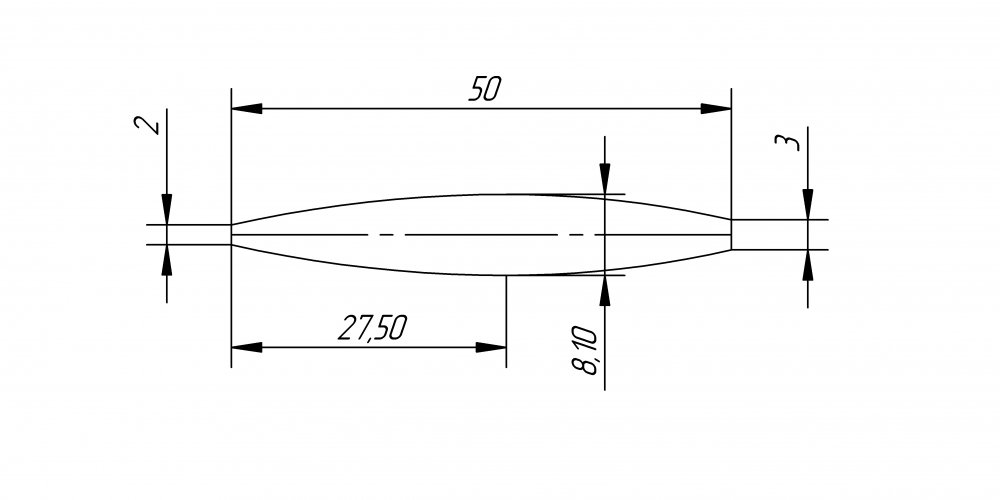

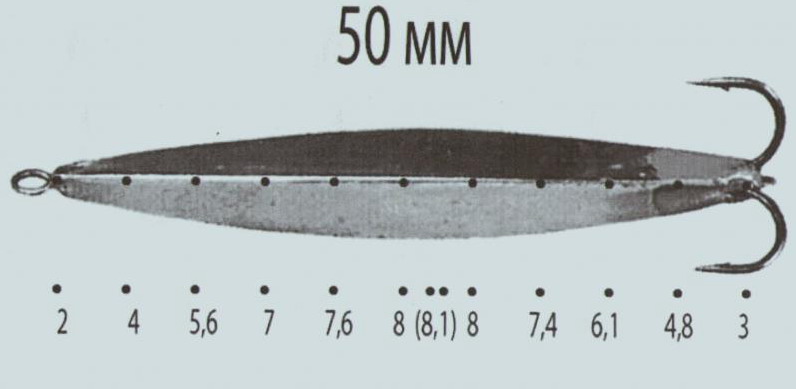

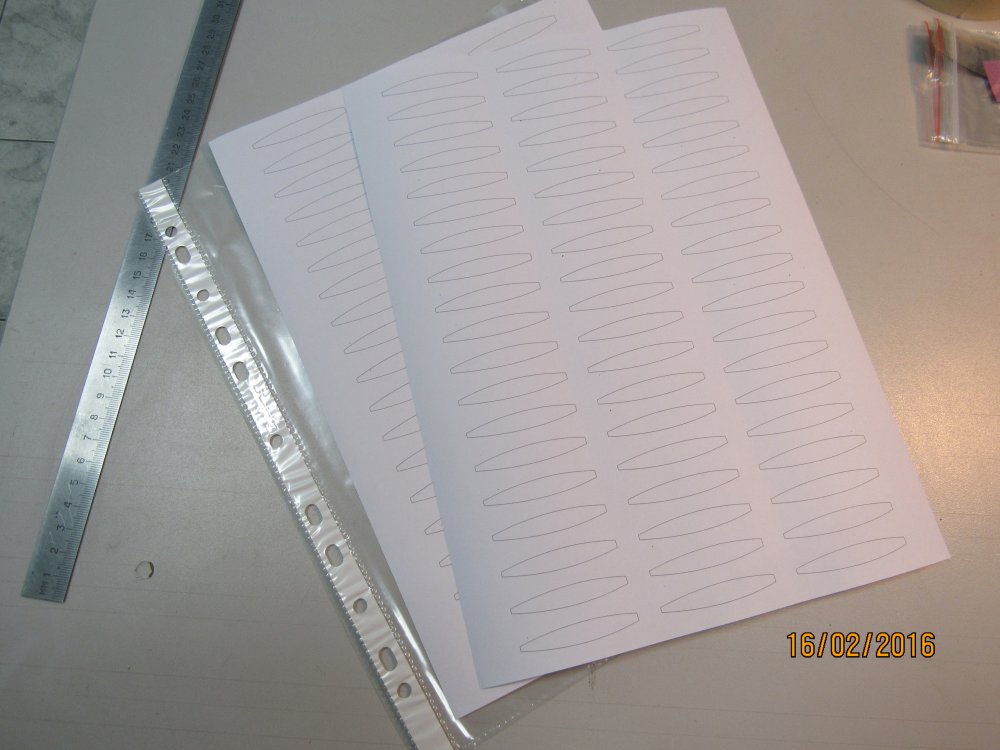

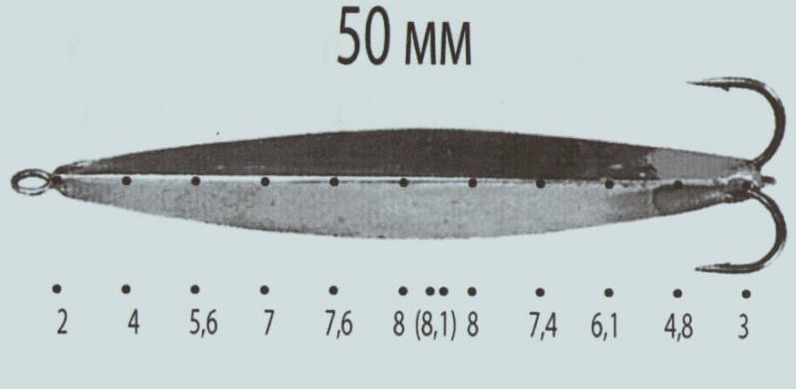

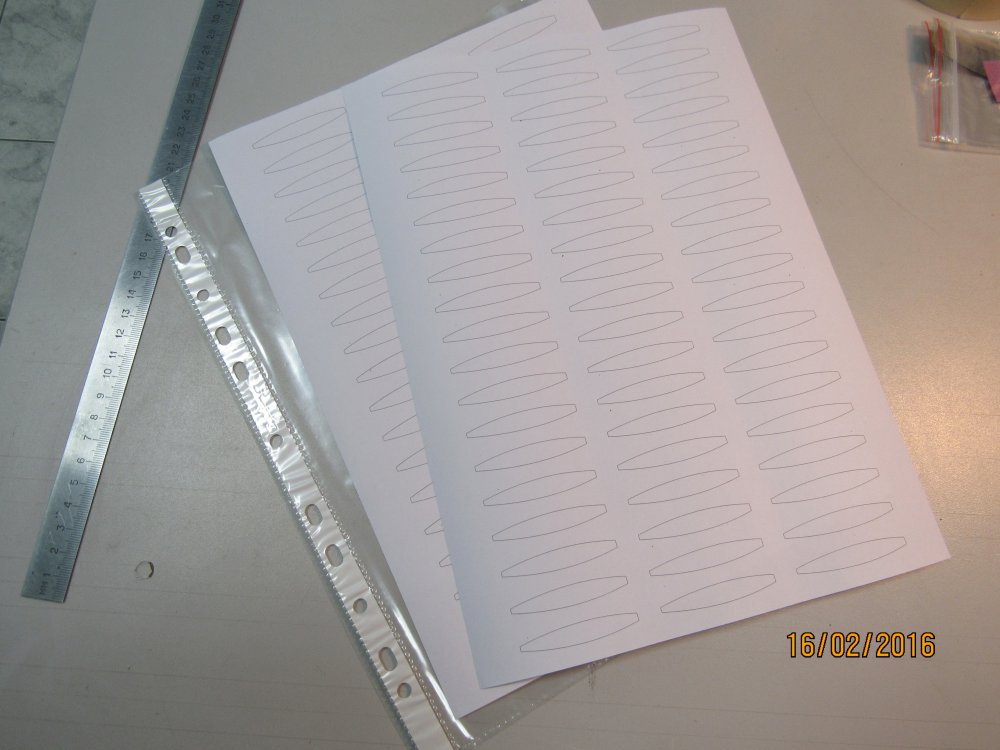

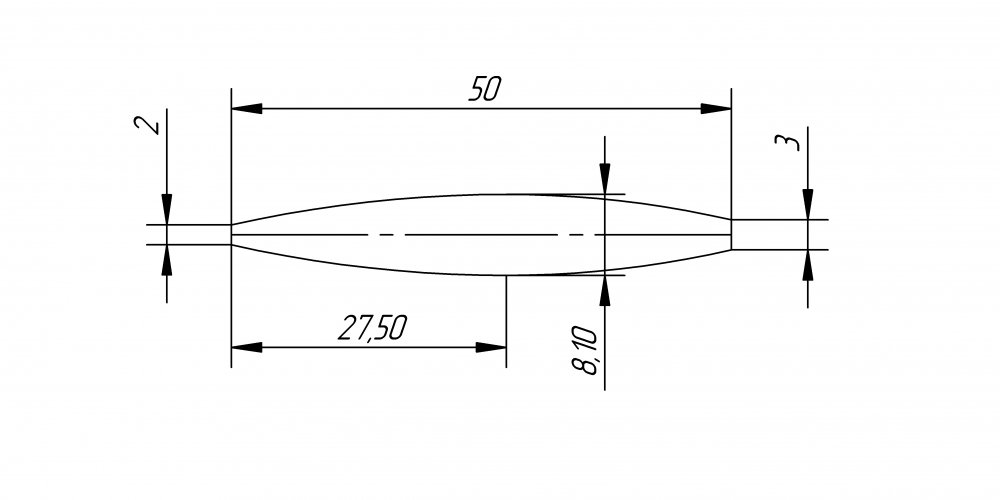

Леш, ты эта, если метОда понравится, говори, я тебе много разных картин нарисую... @Куп.А., @SEGA Углич, я кстати разобрался с пайкой серебра, помните писАл, проблемы были... Так что, если интересно, распишу.....под хохлому (с)
Тогда рассказываю, мож еще кому пригодится. Проблема, если ты помнишь, была в том, что коронки из переплавленного и раскатанного лома серебра, при облуживании, либо заполнении коронки припоем, в некоторых местах чернели, и никак не хотели облуживаться, а с прогревом коронки, размер этого черного пятна увеличивался и все становилось совсем плохо . Так вот, оказывается, серебро в разогретом состоянии очень активно поглощает кислород. Под разогревом я не имею ввиду пайку, это отжиг при прокатке и при работе с металлом. Для чистого серебра 99,99%. это пофигу, поскольку оно с кислородом не взаимодействует. А вот для лигатуренного, т.е. с примесями, меди в основном, это как оказывается не есть гут. Медь окисляется, и самая бяка в том, что не только на поверхности, но и в приповерхностном слое. При пайке, мы зачищаем окислы на поверхности заготовки, все красиво и блестит, но кое-где доходим и до внутреннего слоя окислов, глазу не заметно, но при пайке вылезает во всей красе. Чтобы это дело устранить, мне приходилось наждаком до 5 соток металла убирать. Если все делать по уму, что в наших домашних условиях затруднительно, то сплав серебра с медью нужно отжигать без доступа кислорода. Есть способы, пусть не 100%, но ситуацию значительно улучшающие. Тогда и внутренних окислений не образуется. Пришел к выводу, что лучше всего работать с чистым серебром, оно и при отжиге не меняет цвет вообще, и паяется отлично и при желании можно его пожестче сделать простой нагартовкой. Кстати, то что ты делал из слитка, изначально даже жестковато было. Ну а если вдруг с ломом работать, ленту при раскатке нужно делать потолще, не меньше 0.4 мм, отжигать горелкой как минимум на березовой досочке хорошо посыпав бурой сверху. Ну и вообще, с пяток бубнов запасти обязательно . Все в Сбербанк, т-щи! Ибо других законных способов получения чистого серебра нету .
@BigRIB, Это конечно познавательно. Но ведь мне как-то раскатывали 925 пробу , да и тебе тоже "ювелирное" серебро. И никаких проблем не было. Может все таки ювелиры что-то не так делают...
Дык значит правильно раскатывали . А у меня с ювелирным проблем нет, пока я его не отожгу, горелкой на воздухе... И проблемы сразу начинаются
@Куп.А., смотри, та ювелирка, которую мне раскатали, получилась очень жесткая. Коронку гнешь, она трескается по линии гиба и разваливается на две части. Но при этом паяется очень хорошо. Отжигаю на газу или горелкой, на воздухе правда, становится мягкой, но темнеет сильно, из чего делаю вывод, что окисляется медь в составе серебра. Зачищаю шкуркой, пробую облудить - появляются проблемы. Пока нашел два способа решения - зачистка хорошая, о которой я писАл или отбеливание в растворе лимонки, при этом окислы лигатуры растворяется и заготовка становится ярко-белой и матовой - на поверхности остается чистое серебро. Второй способ вроде менее трудоемкий, но ювелиры пишут, что слой окислов со временем может вылезти наружу, уже на готовом изделии при полировке. Так что эта проблема серьезная, у ювелиров особенно, вся термическая обработка лигатуренного серебра должна делаться в среде, не допускающей доступа кислорода. Вот...
@BigRIB, Ну не знаю.... После прокатки, полоса серебра конечно же "пружинит", т.к. металл в напряженном состоянии. Снимаю напряжение тоже на газу, но до красна не нагреваю. Естественно металл темнеет, но после зачистки наждачкой, никаких проблем с пайкой не возникает.
Леш, ей богу не вру! Привезу тебе два кусочка, "лом" и "с припоем", знаешь о чем я . Попробуешь... Не знаю чего Димка, который Dm.R молчит, у него те же проблемы. Хотя он наверное уже в Прозорово сладко спит и сницца ему окунь, как у Кацо. А может еще и больше...
Приветствую... Тоже столкнулся,с похожей проблемой,,,,только на раскатанных мельхиоровых ложках....,ломаются,отжигал на газу,цвет не менялся,,,но лудиться,тяжело,,,,по несколько раз,зачищал и лудил,,,,так и не нашёл выход из ситуации...
Странно, у меня с мельхиором вааще проблем не было, правда использовал только лист заводского изготовления и мягкий сам по себе. А с каким флюсом лудишь? Хотя у меня обычный спирто-канифольный на ура работает.
Даже когда делал так... ... никогда, никаких проблем с пайкой нейзильбера и мельхиора не испытывал. Были трудности с пайкой нихрома (полосы с печей ТВЧ) и то только потому что не зачищал как следует. Паяльник 60Вт, служит уже 4-ый год. До этого были такие(новодел) Перегорали чуть не каждый месяц, ну тогда я и паял побольше.

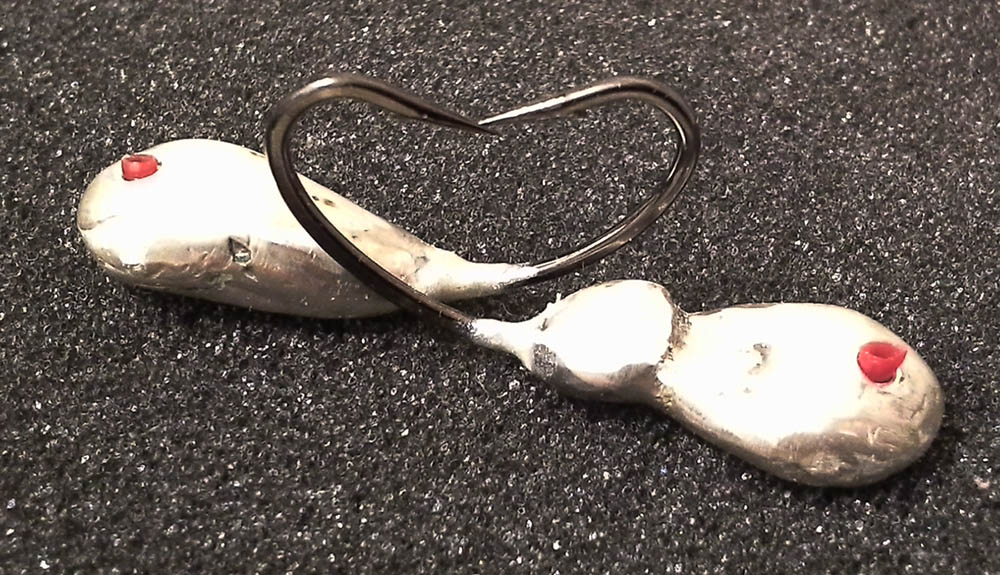

@Куп.А., сделал, на первое время должно хватить , передам Женьке в праздники, и серебро для опытов тоже...

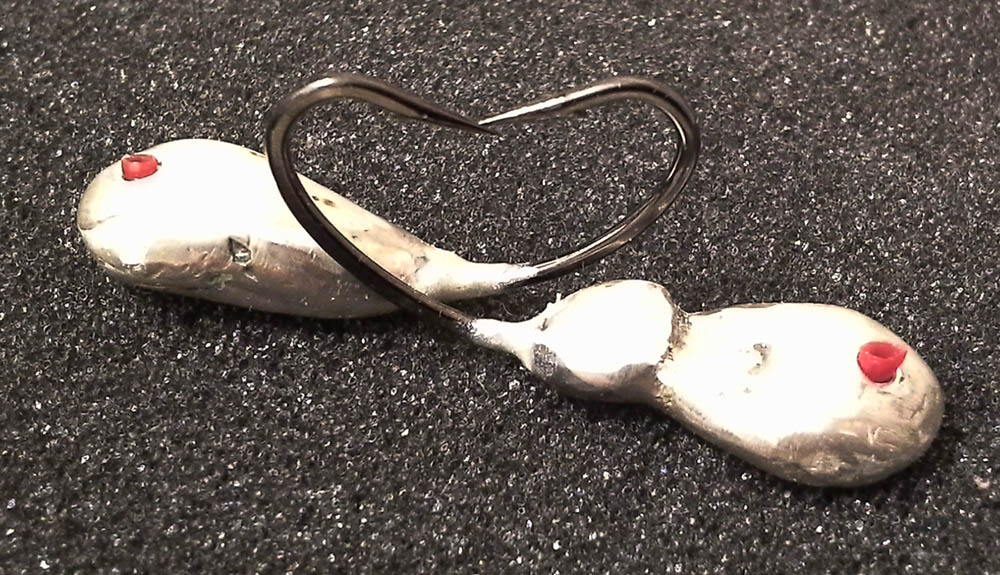

@Dm.R., Привет ... Забрал сегодня крючки .... Ну почти попал я ...все таки в образце 1 номер , а не 2 как я заказал .... Но думаю должно получиса чуть акуратней и это даже лучше.... Итак возникает вопрос с логистикой .... @BigRIB, Миш , а можно как то через твоих знакомых и радиорынок пакетик отправить ?

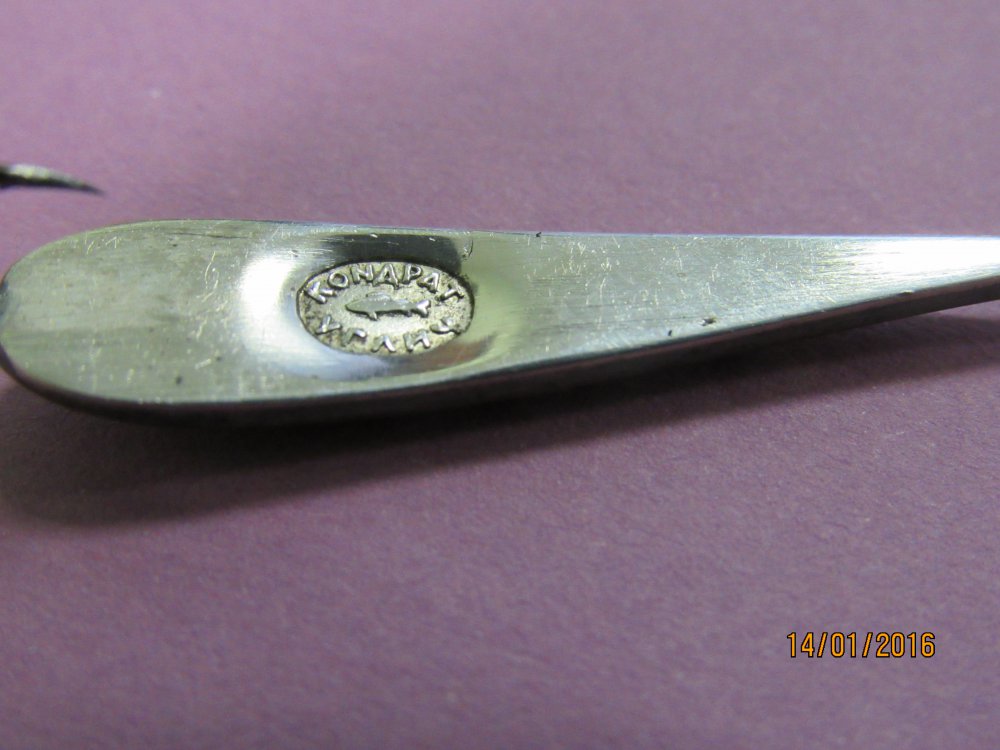

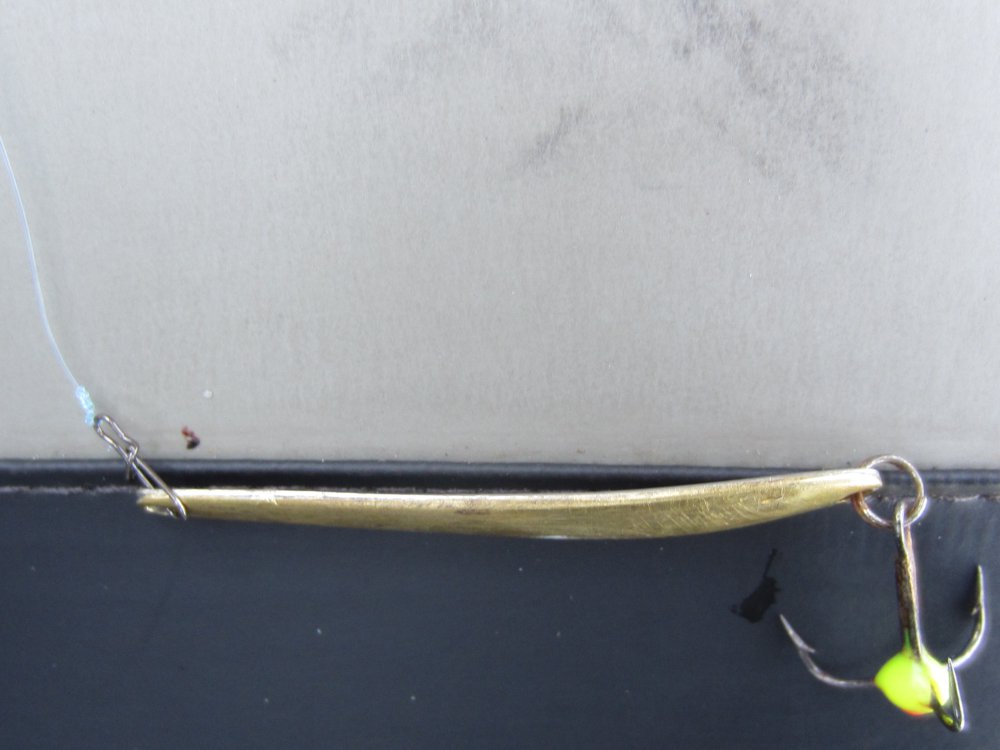

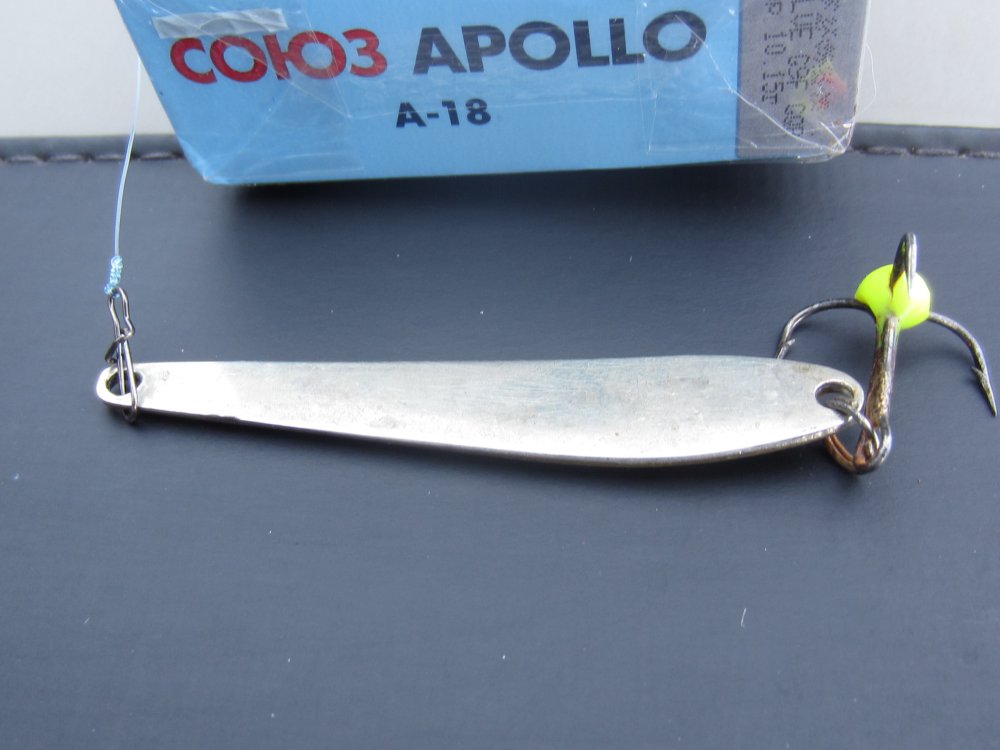

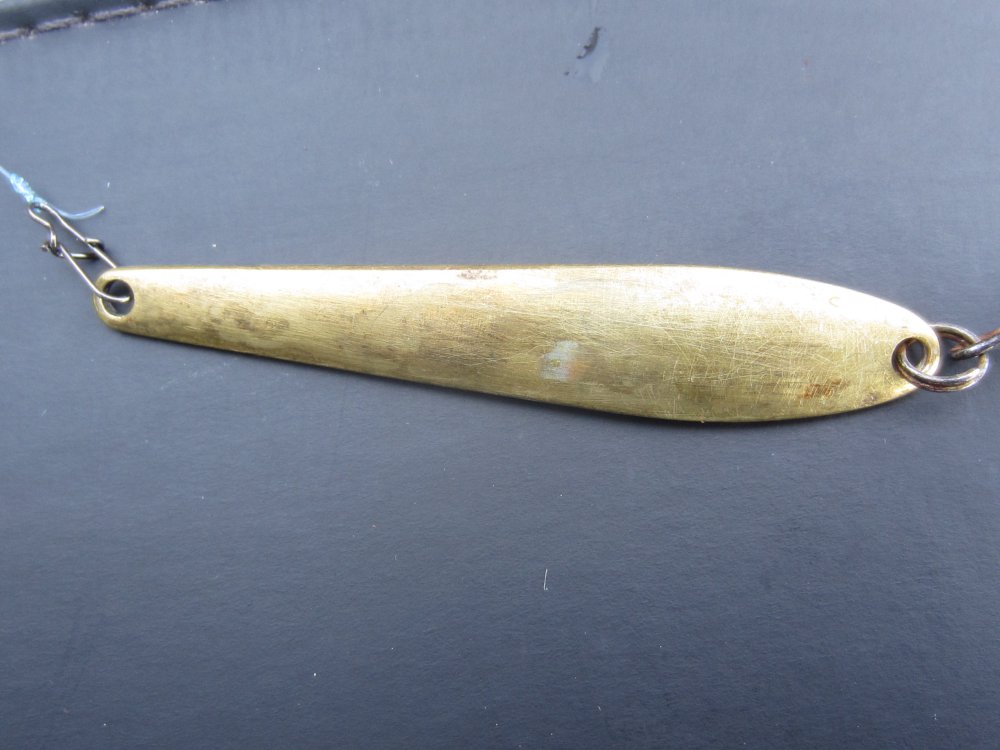

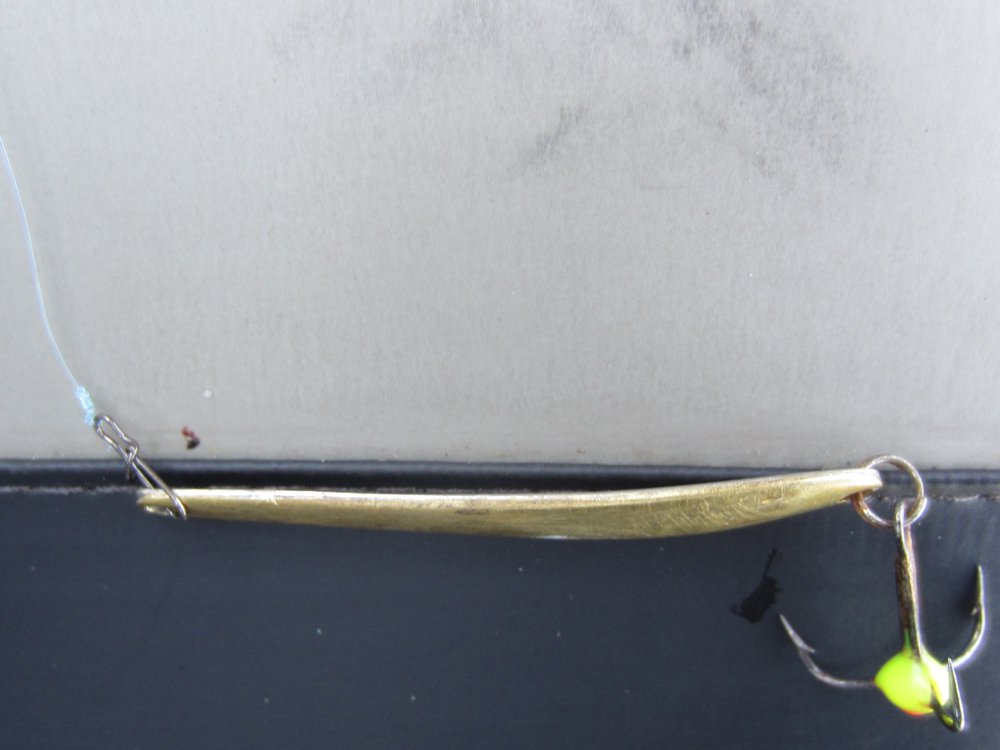

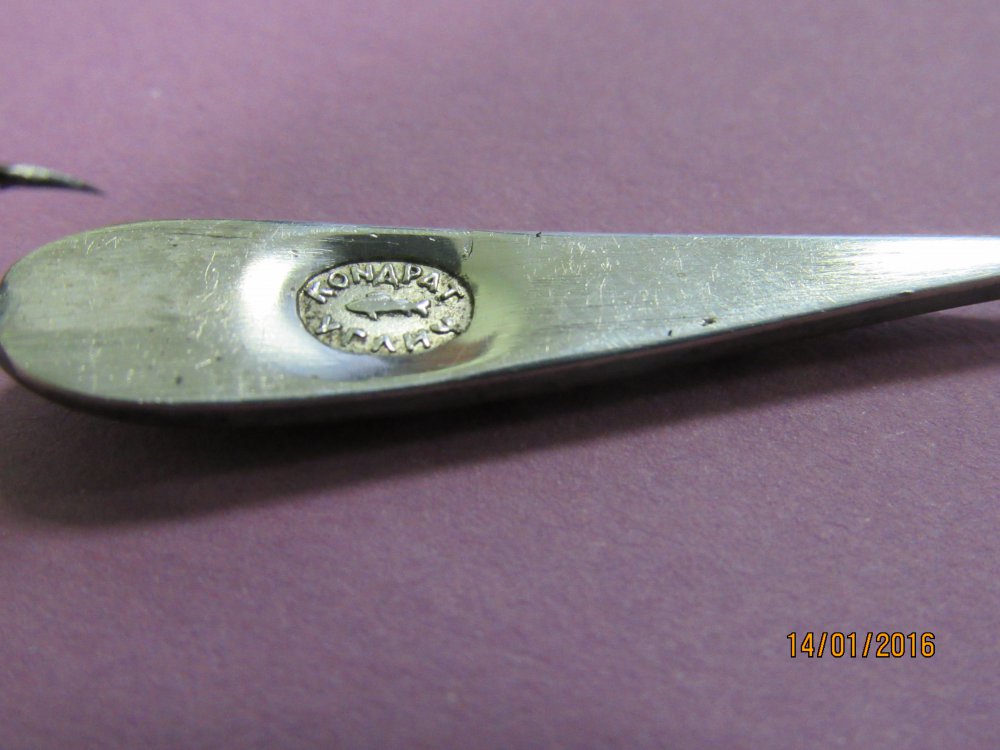

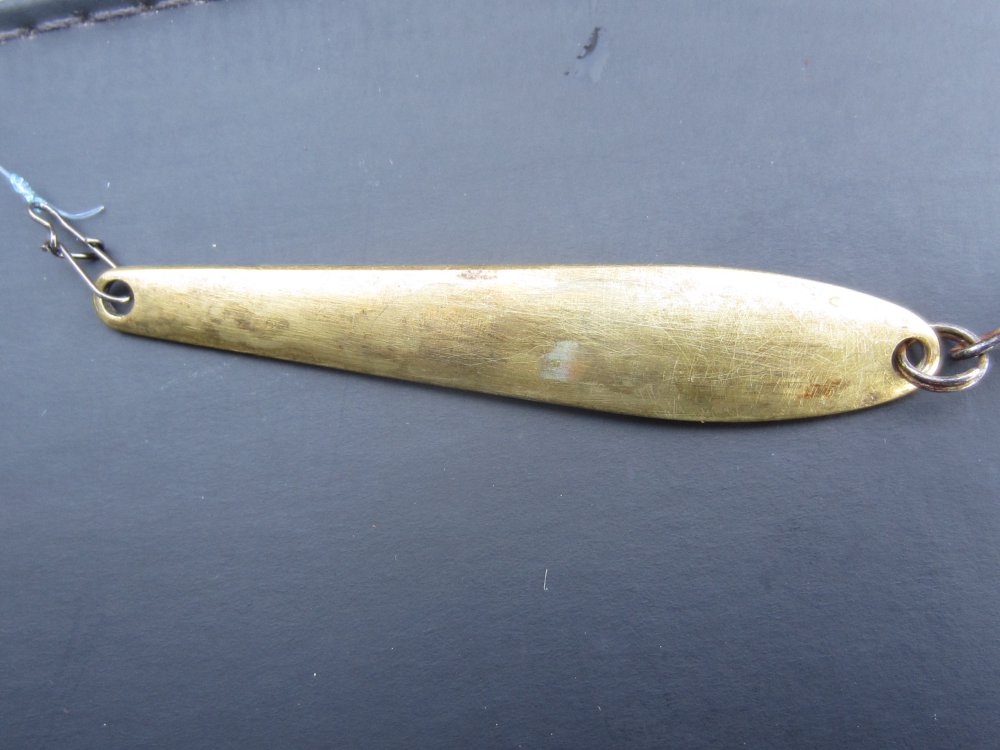

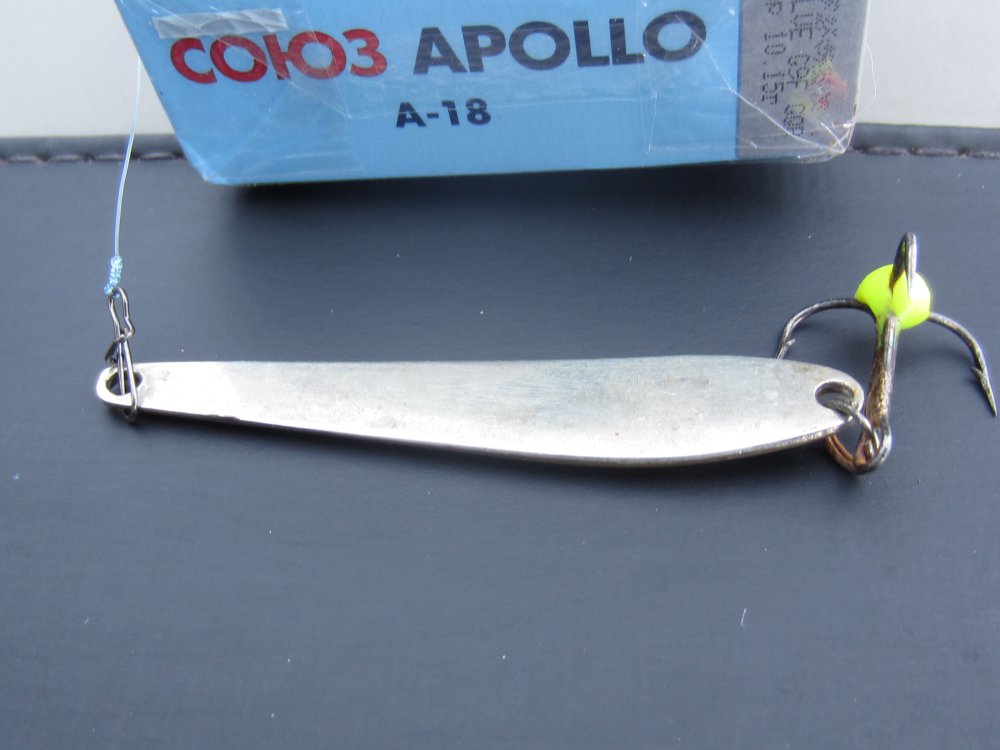

Вот батина блесна, на которую неоднократно судачка уже ловил он, да и другая рыбка (окунь, налим жалует). Мож кто опознает?
http://xn--80aaaad9cglkvim6g4a0dc.xn--p1ai/goods/zimbles/beremennaja-trehgranka http://citatyizfilmov.ru/video/157/Однако
