Ремонт аккумуляторов для Метабо/Макита 18 вольт

Многие зимой пользуются шуруповертами для сверления лунок. Для этих целей идеально подходят шуруповерты LTX 18 вольт с усилием от 80 н/м и выше. Обычно на таких устройствах используются литий-ионовые аккумуляторы 18 вольт с емкостью от 3 а/м до 5 а/ч.

По статистике родных аккумуляторов хватает на 2-3 сезона, поскольку они имеют естественный износ и их емкость падает на 10-15% в год.

Хочу рассказать как Вы можете оживить свой старый блок и наполнить его новой емкостью.

Все аккумуляторы от 3 а/ч 18 вольт состоят из 10 элементов 18650 (3,7 вольта). В блоке они соединены последовательно по 2 штуки. Итого 5 последовательных соединений дают 18 вольт (3,7 * 5). А мощность соответствует 2*емкость1 элемента.

В аккумуляторе на 3 а/ч используются элементы по 1500 ма/ч и емкость всего блока составляет 2*1500ма/ч = 3 а/ч

Сейчас самыми бюджетными элементами являются элементы с емкостью 2600 а/ч. Реальная их емкость колеблется от 2400 до 2600.

Если их использовать в своем аккумуляторе, то мы получим блок емкостью около 5 а/ч.

Для блока требуются элементы без защитной платы, поскольку защитная плата встроена в сам блок.

Для примера вот где можно купить 10 элементов по привлекательной цене (посылка идет 1-1,5 месяца):

http://ru.aliexpress.com/item/10pcs-lot-Original-18650-ICR18650-26F-3-7V-2600mAh-rechargeable-battery-Li-ion-Wholesale-safe-batteries/1405818812.html

Стоимость до 30$ (около 2000 рублей)

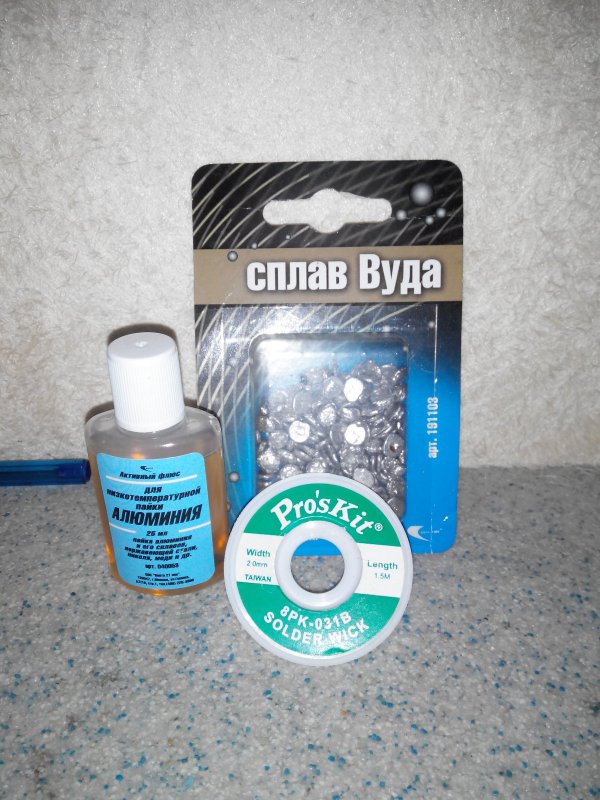

Для ремонта, кроме самих элементов, нам потребуется: отвертка, паяльник 100 Ватт, припой, флюс, оплетка.

Это все можно купить в магазине Чип/Дип http://www.chipdip.ru/catalog/soldering-materials/

В качестве припоя я использую сплав Вуда, поскольку он имеет низкую температуру плавления.

Оплетка нам потребуется для того, чтобы соединять элементы между собой. В качестве флюса берем кислоту.

Итак, приступаем к разборке родного аккумулятора. Раскручиваем корпус и вытаскиваем внутренний блок.

Обязательно! Зарисовываем расположение элементов и всех подключений. Кроме +/- в блоке могут быть еще промежуточные подключения для диагностики элементов. Записываем куда и какого цвета подключаются промежуточные провода.

Далее разбираем элементы. В промышленных аккумуляторах элементы соединены с помощью контактной сварки специальными пластинами. С помощью плоской отвертки отрываем пластины от элементов, для этого потребуется небольшое усилие: заводим плоскую отвертку между пластиной и элементом и даем усилие. В итоге все пластины отсоединены. Разделяем пластиковый блок и вынимаем старые элементы.

Следующим шагом нам нужно пролудить все новые элементы. Главное не перегреть аккумуляторы! Капаем кислотой, потом хорошо разогретым паяльником со сплавом касаемся на 1-2 секунды. Залудили. Отложили в сторону, дали остыть. Так сделал все аккумуляторы с обоих сторон.

Собираем все элементы в пластиковый контейнер (так же как были собраны старые элементы).

Следующим шагом из оплетки делаем соединения в виде буквы "П", размер определяем по месту. Готовое соединение полностью пролуживаем с кислотой, чтобы оно стало жестким.

Далее этот соединительный элемент прикладываем по месту как надо, чтобы правильно замкнулись аккумуляторы и опять в каждом аккумуляторе касаемся паяльником на 1-2 секунды.

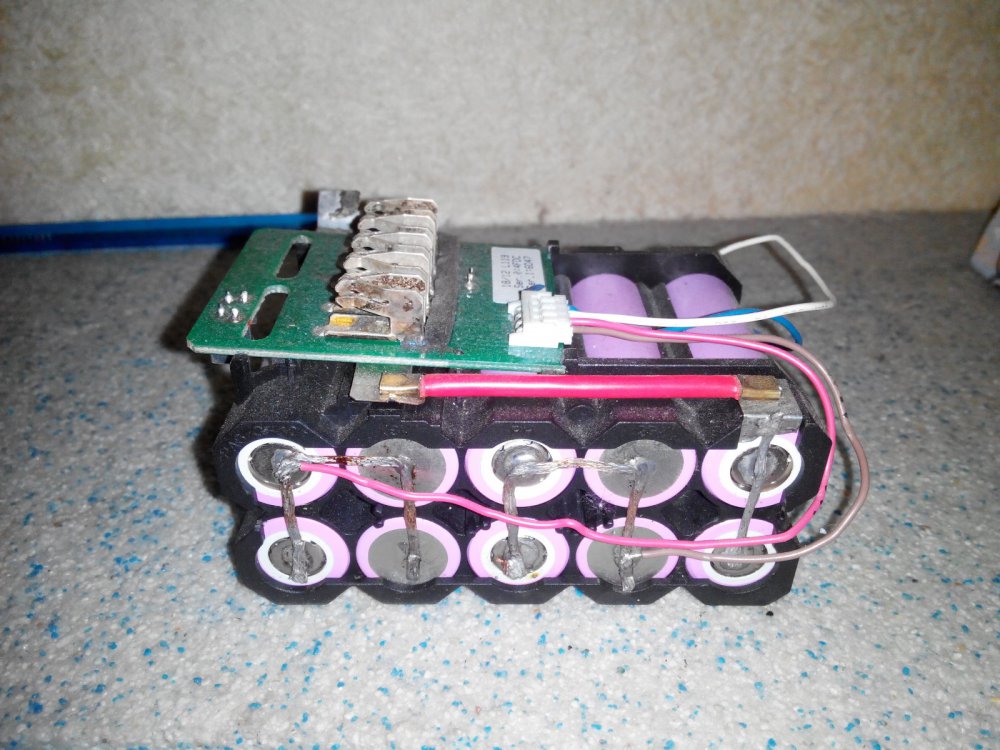

После того, как припаяли все соединительные элементы, припаиваем промежуточные диагностические провода (по ранее зарисованной схеме). В конце припаиваем "плюс" и "минус". Собираем блок.

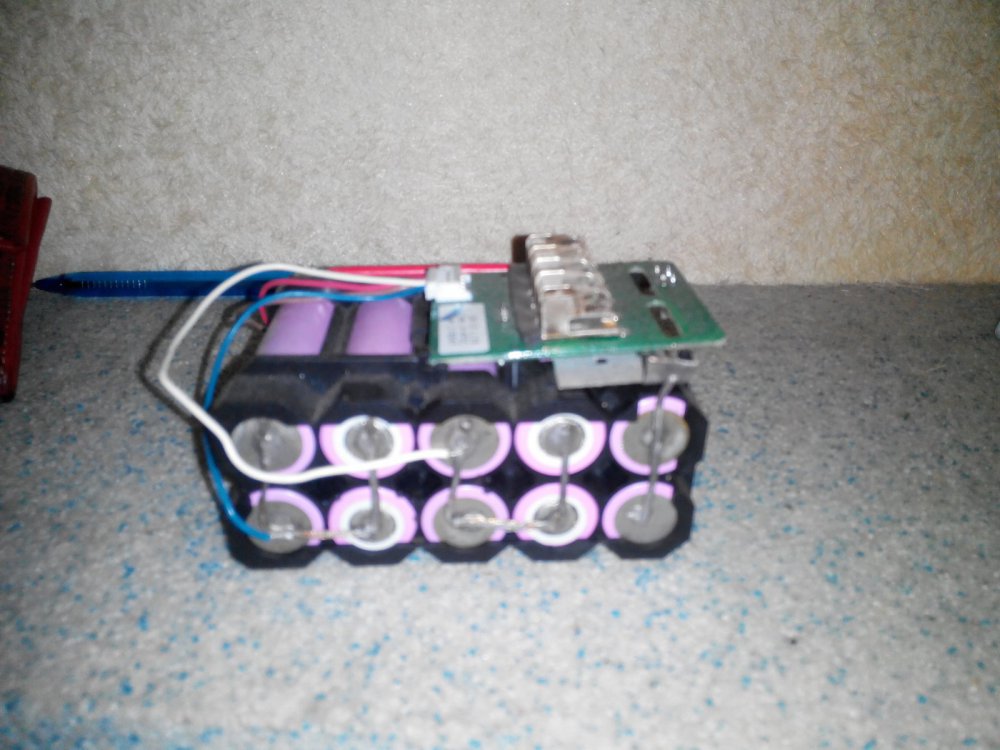

В итоге получаем новенький блок для своего шуруповерта. Владельцы блока на 3 а/ч становятся обладателями блока на 5 а/ч.

Большая просьба!!! Не выкидывайте старые элементы в мусорное ведро, это очень опасно для окружающей среды. Старые элементы нужно утилизировать через специальные пункты.

Несколько советов в конце:

1. Не покупайте в Китае слишком дешевых элементов с высокой емкостью. Чудес не бывает. 10 элементов 2600 ма/ч стоят около 30$ (делают для Самсунга), 3200 ма/ч стоят 50$ (маркировка Панасоник). Выбирайте товар по отзывам и большому числу покупателей.

2. Если Вы никогда не паяли, посмотрите видео на youtube http://www.youtube.com/watch?v=dBiwefCLrzE

3. Счастливые владельцы Макиты могут купить в Китае еще и дополнительный корпус аккумулятора и собрать себе дополнительную батарею, корпус стоит около 1000-1300 рублей. Есть корпуса на 10 элементов и на 15 элементов. Теоретически можно собрать АКБ с емкостью на 9,6 а/ч (15 элементов по 3200 ма/ч) стоимостью около 100$.

4. Макита выпустила новый шуруповерт с усилием 125 н/м, но его нет на нашем рынке, он продается только в штатах под маркировкой XPH07 (XPH07Z - только шуруповерт, XPH07M - комплект с двумя АКБ и зарядкой)

Голоса: 4
Rishamogov 3 августа 2015, 1:52
Рейтинг: 1259
Комментарии: 4
александр hummer 3 августа 2015, 12:53#
Москва. Рейтинг: 982
Миша! Я твой клиент! Придумай " патронташ". Носить не тяжело,всегда теплый,большая емкость.
Автор
Rishamogov 3 августа 2015, 13:37#
Рейтинг: 1259
Чтобы собрать пояс из элементов нужна управляющая плата. Для Макиты её можно купить в Китае, а для Метабо её нет продаже, только из старого АКБ снять
Комментарий удален. Почему?
Митинский/Liu 19 сентября 2016, 22:43#
Рейтинг: 27720
Миша спасибо , поменял сегодня элементы .
Основная трудность в вынимании старых элементов из корпуса , пришлось чутка помучаться , но потом все легко.
Автор
Rishamogov 20 сентября 2016, 11:36#
Рейтинг: 1259
Митинский/Liu, приятно, что не зря писал статью) Спасибо за отзыв!
