Ремонт Humminbird 350 TX

Тема в разделе "Электроника рыболова", создана пользователем Борода Мытищи, 5 авг 2013.

  1. Борода Мытищи

    Борода Мытищи Чайник со стажем

    Добрый день! На старом добром Humminbird 350 TX обломился "папа" в штеккере кабеля датчика (верхний, провод чёрный) и остался в разъёме дисплея. Боковые лучи давно (и слава богу) не работают. Не подскажет, кто, можно ли найти схему датчика? "Переткнуть (перепаять:)) чёрный провод, чтобы остался рабочим центральный луч методом тыка - в последнюю очередь.

    Последнее редактирование модератором: 7 апр 2015
  2. Борода Мытищи

    Борода Мытищи Чайник со стажем

    Решилась задачка! Спасибо navi !:vodka:

  3. Gr/Laker

    Gr/Laker Рыбак

    Если не трудно, каким образом? Аналогичная задачка нарисовалась в этом году на Гармине -250 от 2004 года рождения. :cry:Можно в личку...

  4. navi

    navi Рыбак

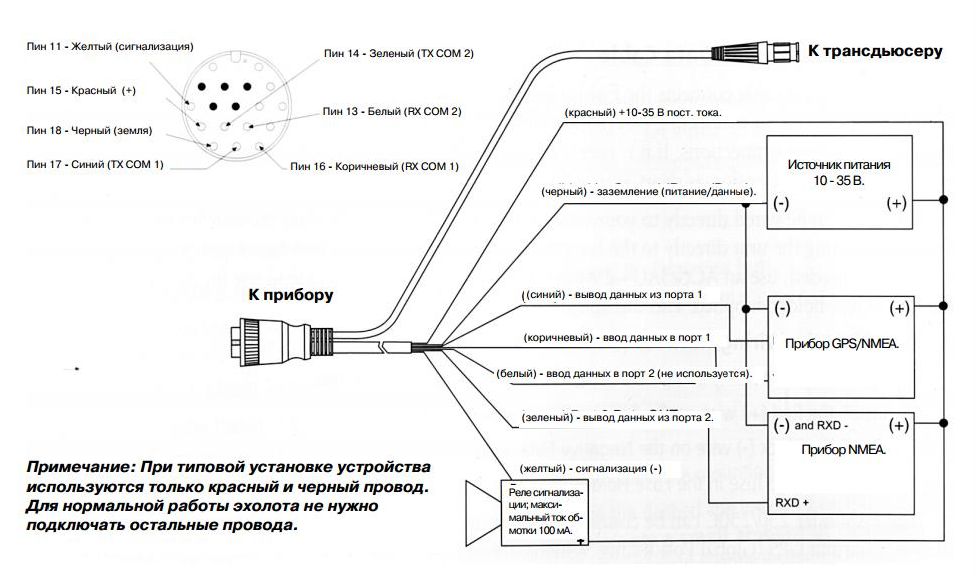

    Здесь распиновка кабеля и входного гнезда.


    Вложения:

    • {$title}
      Размер файла:
      75,1 КБ
      Просмотров:
      956
    Gr/Laker и ЖК Химки нравится это.
  5. Gr/Laker

    Gr/Laker Рыбак

    Спасибо за консультацию, буду разбираться с электриками, сам боюсь лезть и паять, а не то синхрофазотрон случайно получится...:crazy:
